FXB-VAC1三项保护器说明书

1. 注意事项

1. 设备必须由合格专业人员安装。
2. 操作设备前，请断开所有电源；设备通电时，请勿触摸任何端子。
3. 安装后需确认端子连接正确。
4. 无论设备是否正常运行，均禁止拆卸或维修；若违反，生产商与销售商概不承担相关责任。
5. 禁止在可能受气体腐蚀、强光直射或雨淋的场所使用本设备。
6. 请使用布清洁设备。
7. 若不遵守上述说明，可能导致严重人身伤害或重大事故。

2. 产品特点

具备电源设定电压过高 / 过低、三相不平衡及相序错误防护功能。基于微控制器设计，稳定性强。数字显示工作电压与电流值，数据直观可见。电压测量精度为 2%（整个频谱范支持按键设定参数，操作便捷。配备 LED 指示灯，可显示过压、欠压及过流故障状态。采用 6 模块规格，支持 DIN 导轨安装，适配工业场景安装需求。

3. 产品状态声明

1. 继电器复位 / 启动延时计数期间：若检测到电压故障，输出继电器将接通，故障指示 LED 灯随之点亮。
2. 继电器正常工作期间：操作电压和电流值将实时显示在屏幕上；若检测到电压或电流故障，输出继电器将接通，故障指示 LED 灯随之点亮。
3. 电压故障恢复期间：若输入电压在故障后跳回阈值（Hys），计数期间继电器将自动复位，故障指示 LED 灯熄灭，屏幕上的工作电压与电流值闪烁显示。
4. 电流跳闸故障：当继电器因电流跳闸而失效时，将自动复位；复位 / 启动延迟期间，故障指示 LED 灯熄灭，屏幕上显示工作电压与电流值闪烁。

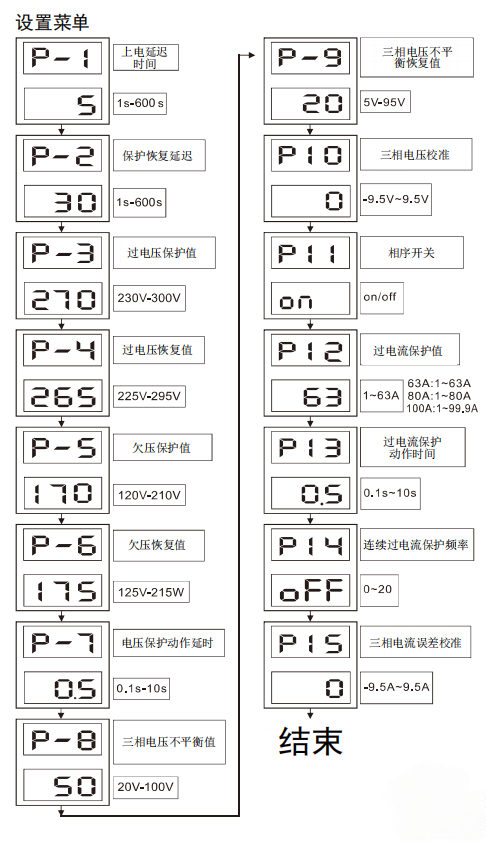

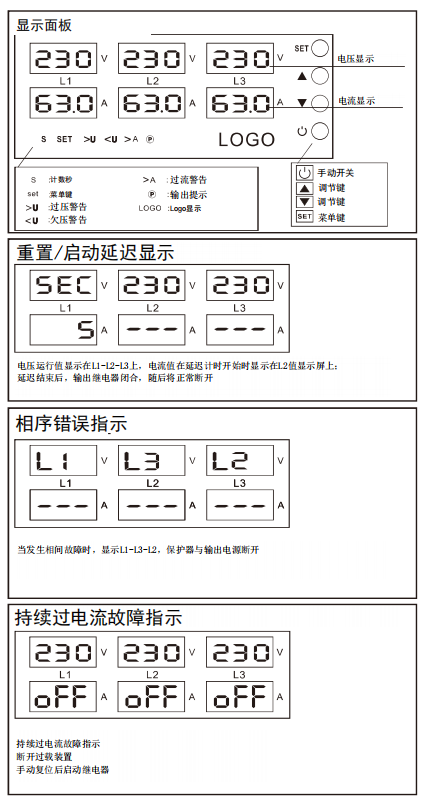

5. 相序故障：当发生相间故障时，屏幕显示 “L1-L3-L2”，保护器将与输出电源断开。
6. 持续过电流故障：触发持续过电流故障指示后，需先断开过载装置，手动复位后才能重新启动继电器。

4. 接线说明

• 本说明书中的接线图仅供参考，实际接线需以设备实物标注为准。
• 电压运行值实时显示在 L1、L2、L3 对应的显示屏上；电流值在延迟计时开始时，显示在 L2 对应的显示屏上。
• 延迟计时结束后，输出继电器闭合，随后将按正常逻辑断开

-
