| 规格类别 | 具体内容 |
|---|---|
| 安装口径 | φ12mm、φ16mm、φ19mm、φ22mm、φ25mm、φ30mm |
| 头部形状 | F: 平头、H: 高头、B: 矮头 |
| 开关组合类型 | 1NO None无灯 E: 环形灯 EP: 环形灯电指标 D: 中间点带灯 |
| 操作类型 | 自复 |

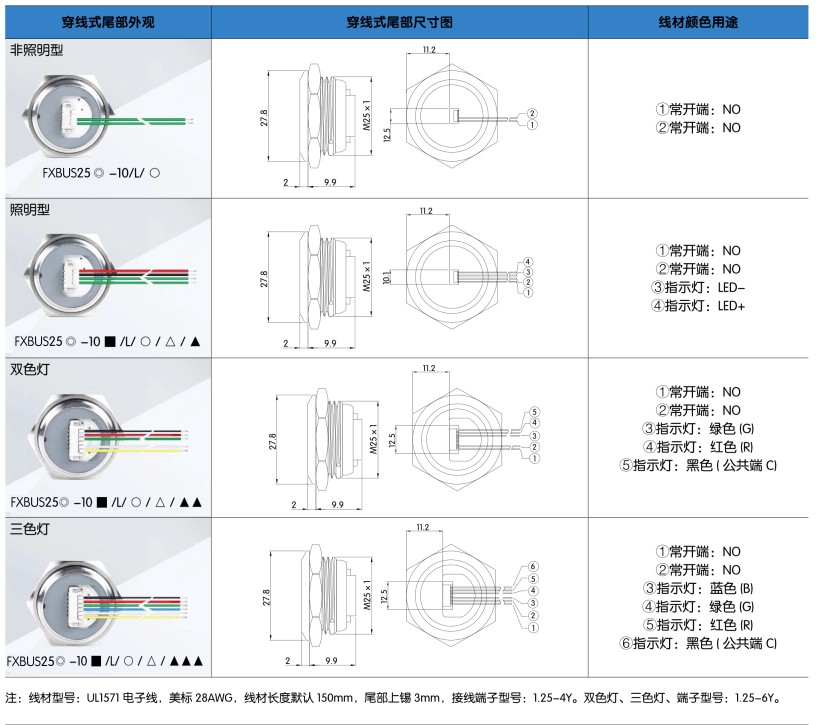

| 接线类型 | J: 插脚、L: 穿线 |
| 外壳材质 | N: 黄铜镀镍；S: 不锈钢；A: 铝合金；其他颜色可定制（黑 / 红 / 绿 / 蓝 / 黄 |
| 带灯电压 | 3–6V、12–24V；其他电压可定制 |
| 带灯颜色 | R: 红色 、G: 绿色 、B: 蓝色 、O: 橙色 、W: 白色 、Y: 黄色 定制、could be customized |
| 产品特色 | 1. 安装直径 12–30mm。2. 防水 / 防尘 / 防溅，机械寿命高，质量有保障。3. 进口 LED 芯片，高亮，性能稳定，寿命长，常规灯珠无正负极区分。4. 可以定制任意款式图标。5. 外壳采用 CNC 数控车床加工、尺寸精密、外观精致。6. 灯珠与开关相对独立，可通过开关或外围电路控制灯珠状态。 |
| 备注 | 超短款轻触系列默认不铸铜整体车头，如需其他材质请联系客服即可定制。RoHS 可定制 |
| 规格项 | 具体参数 |
|---|---|
| 灯珠类型 | 双向无极 LED 灯珠（交直流通用）The use of AC/DC universal LED lamp beads |
| 额定电压 | 3–6V/12–24V/220V |
| 额定电流 | 3–6V ≤ 20mA；12–24V ≤ 10mA；110–250V ≤ 2mA；5–48V ≤ 6mA |
| 降压方式 | ≤ 220V 的，内置限流电阻 Built-in current limiting resistor |
| 发光颜色 | R:Red 红色；G:Green 绿色；B:Blue 蓝色；O/A:Orange/Amber 橙色 / 琥珀色；Y:Yellow 黄色；W:White 白色 |
| 寿命 | 40000 小时（参考值）40000 hours (Reference) |
| 功率 | 0.06W |
| 备注 | 如需单向直流 LED 灯珠可定做；其他电压规格可按要求定做。正向电压：红 / 黄 1.8–2.2V；绿 / 兰 / 白 2.8–3.2V；反向电压：5V |
| 主要技术参数 | |
| 项目 | 要求 |
| 额定值 | DC 36V 1A |
| 开关组合 | NO |
| 接触电阻 | ≤ 50mΩ |
| 绝缘电阻 | ≥ 100MΩ |
| 端子间耐受电压 | AC 250V 50/60Hz-1min |
| 端子和外壳间耐受电压 | AC 1890V 50/60Hz-1min |
| 机械寿命 | ≥ 100 万次 |
| 电寿命 | ≥ 50 万次 |
| 操作力 | ≤ 3N |
| 操作行程 | ≤ 0.5mm |
| 防护等级 | IP65/IP67/IK05 |
| 环境温度 | -25℃~+55℃ |
| 焊接要求 | 焊接温度 ≤ 260℃，连续焊接时间 ≤ 3s |
| 螺母拧紧力矩 | 5–14N·m |
| 安装面板厚度 | ≤ 5mm |
