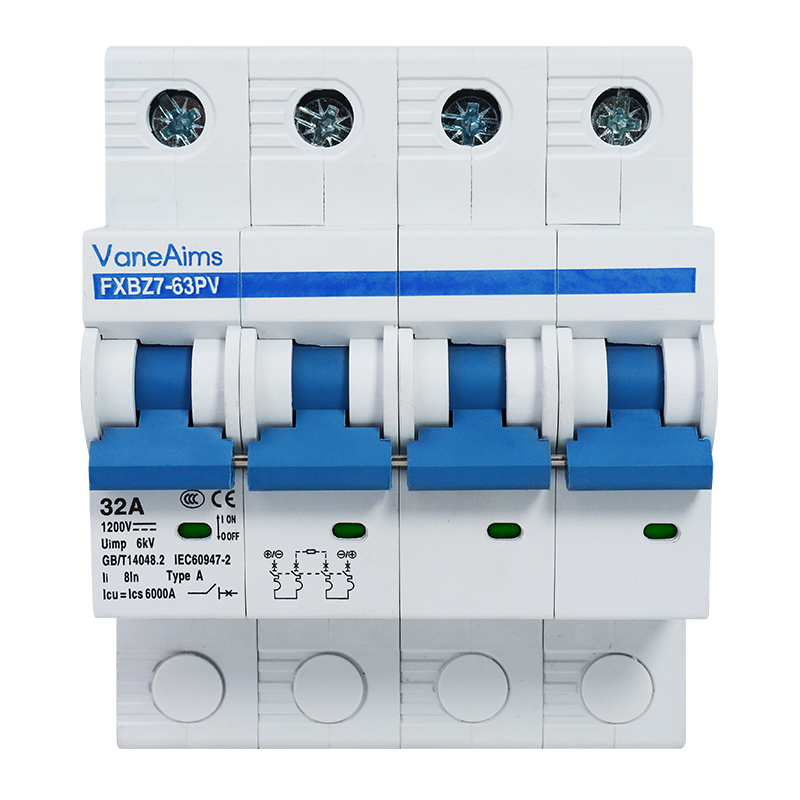

直流断路器(DC1200V)

• 交 / 直流通用配电，无极性设计，方便用户接线，可避免因接线错误导致的误判。
• 具备相电流限制能力，提供出色的后备保护，可限制电流产生的 I²t 值，减少热效应损害，同时使电网保持轻载运行。
• 热过载保护与电磁过载脱扣直接作用于带动触头的传动机构，实现延时过载脱扣与瞬时短路脱扣。
• 位置指示窗可即时、可靠地显示触头的***位置，确保断路器分断时电路处于隔离状态。
• 可直接安装在 DIN 导轨上，不影响性能，安装简便、灵活。
• 采用独特的磁吹熄弧装置，可可靠分断短路电流、额定工作电流，也能可靠分断闭合涌流。
• 可靠性高，适用于所有低压交 / 直流应用场景，如 300V 以下交流系统、直流列车、直流电网、光伏系统等。在故障逆变器的光伏串及交流再生负载反馈场景下，可提供可靠的反向电流保护。

正常工作条件：

• 空气温度：工作温度 - 30℃～+40℃；存储温度 - 40℃～+70℃

• 海拔：安装场所的海拔不应超过 2000 米；超过 2000 米需降额使用

• 大气条件：安装场所的相对湿度在 + 40℃时不超过 50%，在 + 20℃***湿月平均湿度时不超过 90%

• 安装类别：安装类别为 Ⅱ、Ⅲ 类

• 污染等级：2 级

• 安装方式：采用 TH35-7.5 型标准导轨安装

• 安装条件：安装面与垂直面的倾斜度不超过 5°；安装场所应无明显冲击和振动

• 接线方式：采用螺钉压紧式连接，确保导体连接快速且安全

• 冲击耐受电压：8kV

• 限流等级：3

• 机械寿命：10000 次

• 电寿命：10000 次

• 符合标准：GB14048.2、IEC60947-2、GB/T34581-2007
