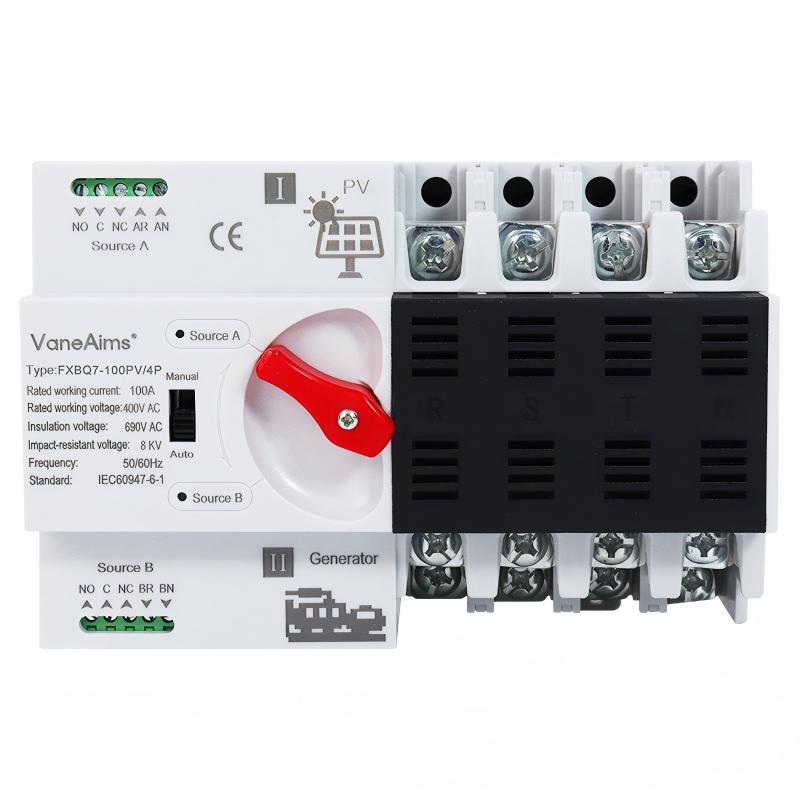

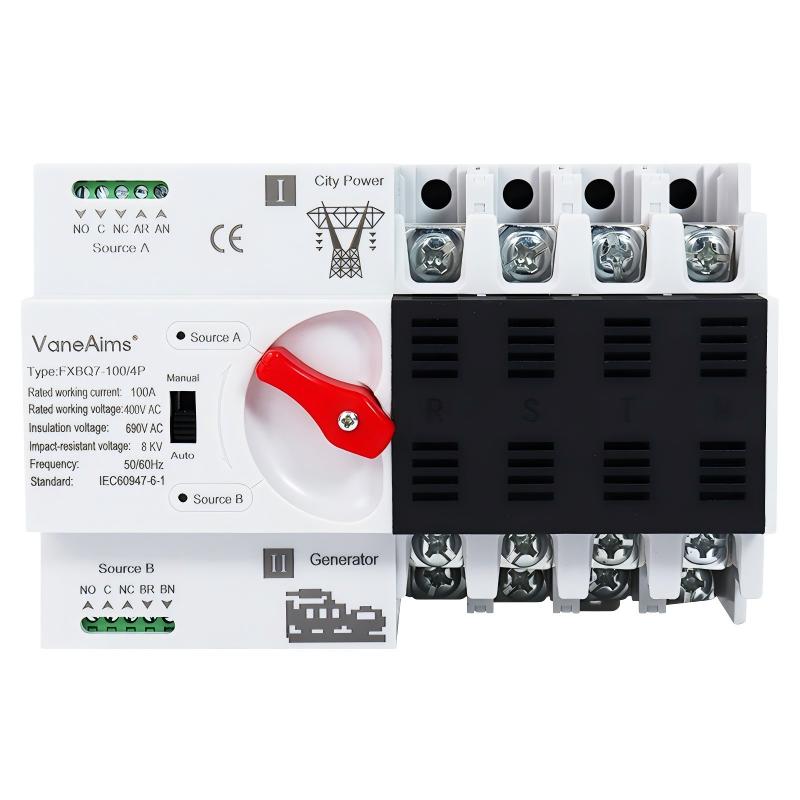

FXBQ7系列双电源自动转换开关（简称ATS）是专为家用及小型商用场景研发的微型电源转换设备，核心作用是实现常用电源（市电）与备用电源（如发电机、储能电源）的智能切换，当常用电源出现断电、电压异常等故障时，迅速激活备用电源供电，确保关键用电设备的连续性、可靠性与安全性。产品符合IEC60947及GB/T14048.11国际国内双重标准，结构坚实、体积紧凑，适配主流PZ30配电箱，是现代家居应急供电系统的核心组件。
二、核心功能与优势
- 智能自动切换：内置高精度电源监测模块，实时检测常用电源电压、频率状态，当检测到异常（断电、过压、欠压）时，≤0.1秒触发切换机制，自动接通备用电源；常用电源恢复正常后，延迟3-10秒自动切换回主电源，避免频繁切换损伤设备。
- 手动/自动双模式：支持自动模式（日常默认）与手动模式（故障应急或调试），手动模式通过面板旋钮或远控按钮实现电源切换，满足不同场景操作需求，双重保障供电连续性。
- 安全防护设计：具备相序检测、过流保护、短路隔离功能，严格杜绝两路电源同时接通的安全隐患；所有带电部件采用绝缘封装，接线端子防误触设计，搭配“禁止合闸”警示标牌与挂锁功能，确保安装维护安全。
- 紧凑易安装：采用35mm标准导轨式安装，适配PZ30配电箱，体积小巧不占用额外空间；接线端子支持φ0.4-2.5mm导线，采用按压式固定，安装效率提升50%，维护时无需专业工具即可操作。
- 长寿命高可靠：核心转换机构采用银合金触点，耐电弧腐蚀，机械寿命≥10000次，电寿命≥5000次；外壳采用阻燃ABS材料，耐高温、抗老化，适应家庭复杂用电环境。
三、关键技术参数
项目 | 规格参数 |
|---|
额定电压 | 交流380V（50/60Hz） |
额定电流 | 63A、80A、100A |
极数 | 4P |
转换时间 | 自动模式≤0.1秒，手动模式≤1秒 |
控制电源 | AC380V（取自常用/备用电源ABC相和N相） |
工作环境 | 温度-20℃~+60℃，湿度≤95%（无凝露） |
防护等级 | IP30（防固体异物侵入） |
安装方式 | 35mm导轨安装（适配PZ30配电箱） |
接线端子 | 支持铜导线/铝导线，端子间距8-9mm |
