分流器(专利款）

1. 分流器参数（Shunt Parameters）

• 精度等级（Accuracy Class）：2–4000A：0.5 级；5000–10000A：1 级
• 工作环境（Operating Environment）：温度 - 40~60℃；相对湿度≤95%（35℃时）
• 过载性能（Overload Performance）：120% 额定电流下可工作 2 小时
• 电压降（Voltage Drop）：可选 50mV、75mV、100mV、200mV、300mV
• 负载发热（Heating under Load）：额定电流≤50A 时，温升≤80℃；额定电流 > 50A 时，温升≤120℃（温升稳定后）

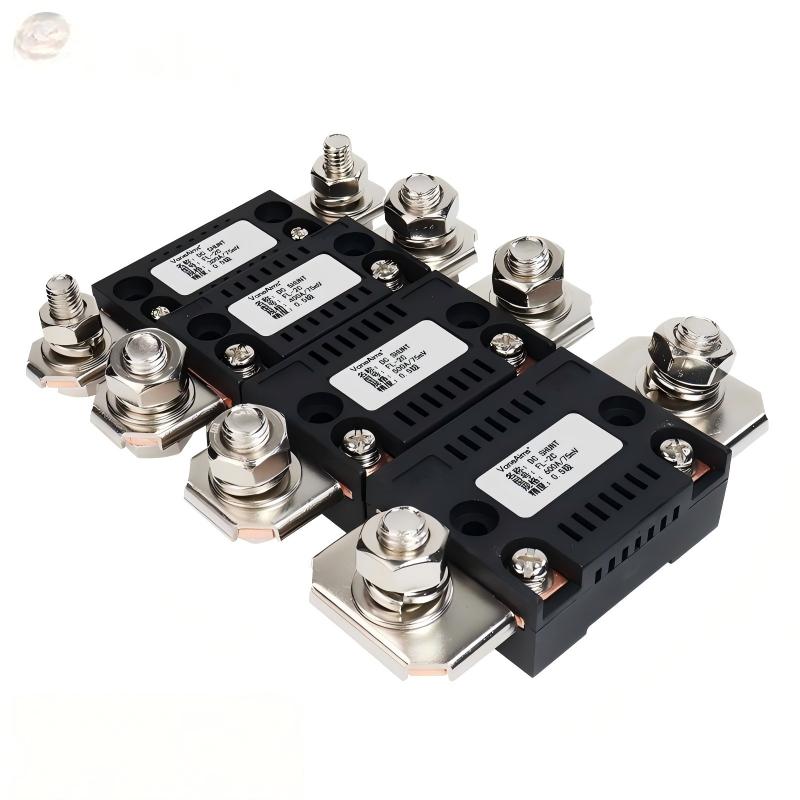

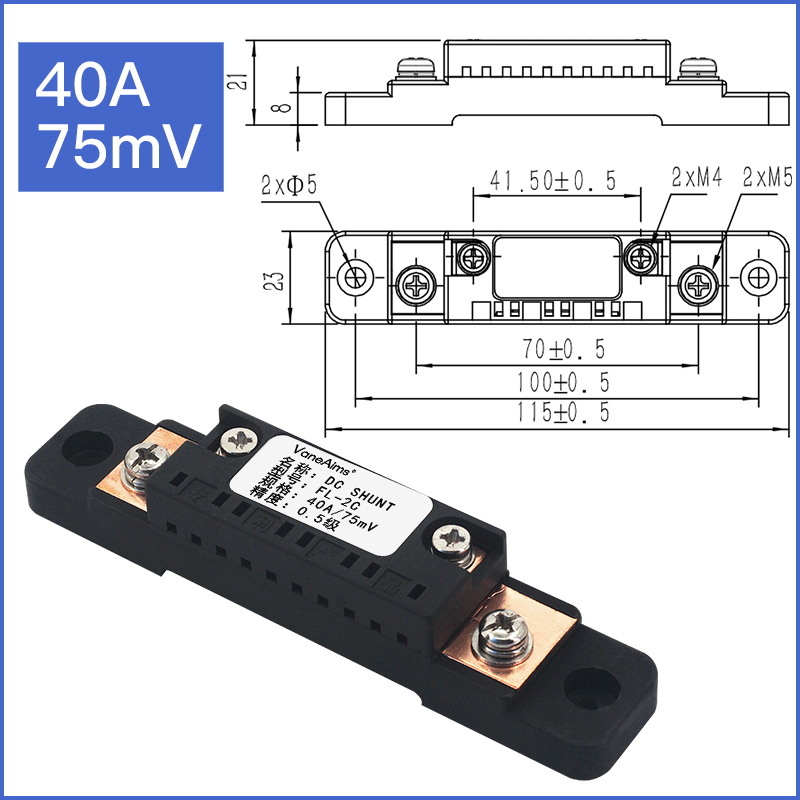

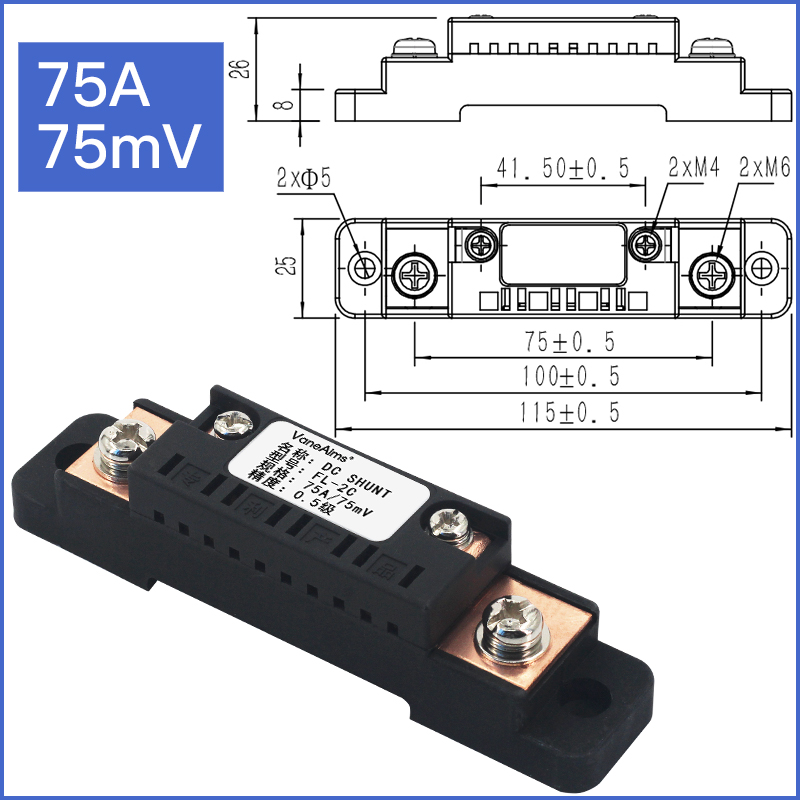

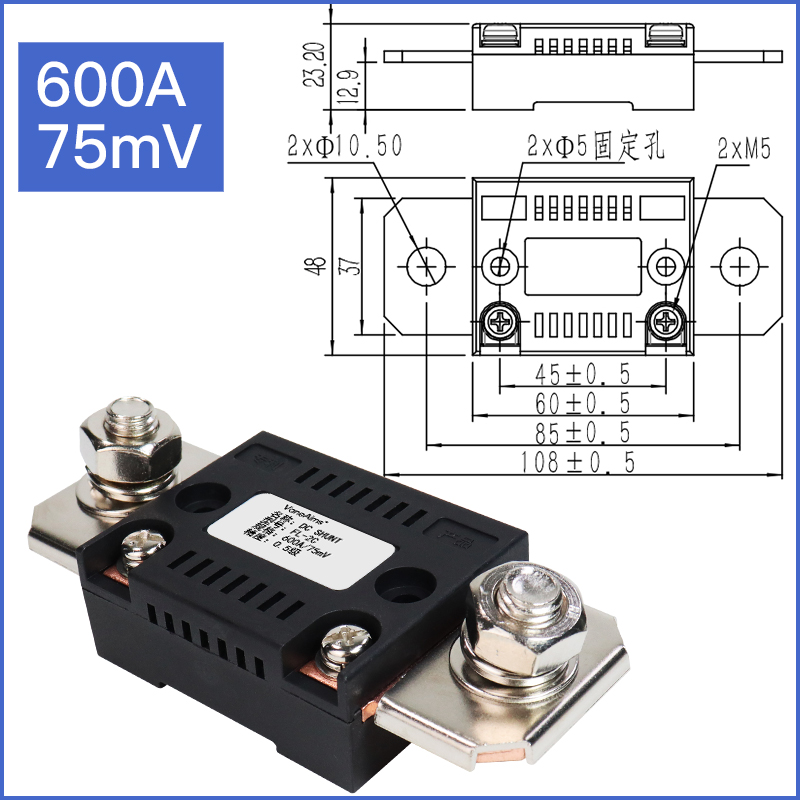

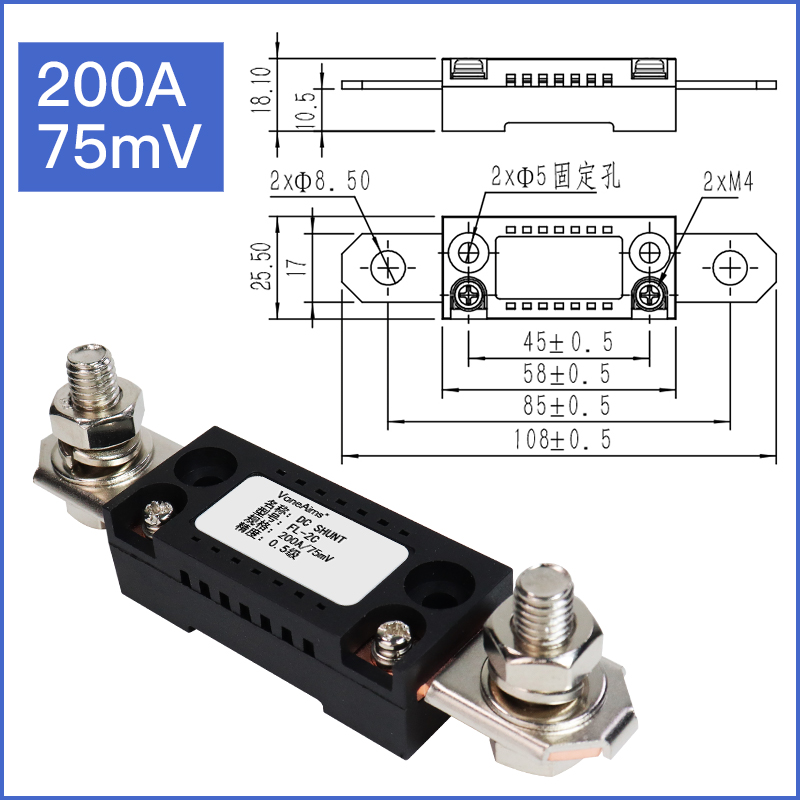

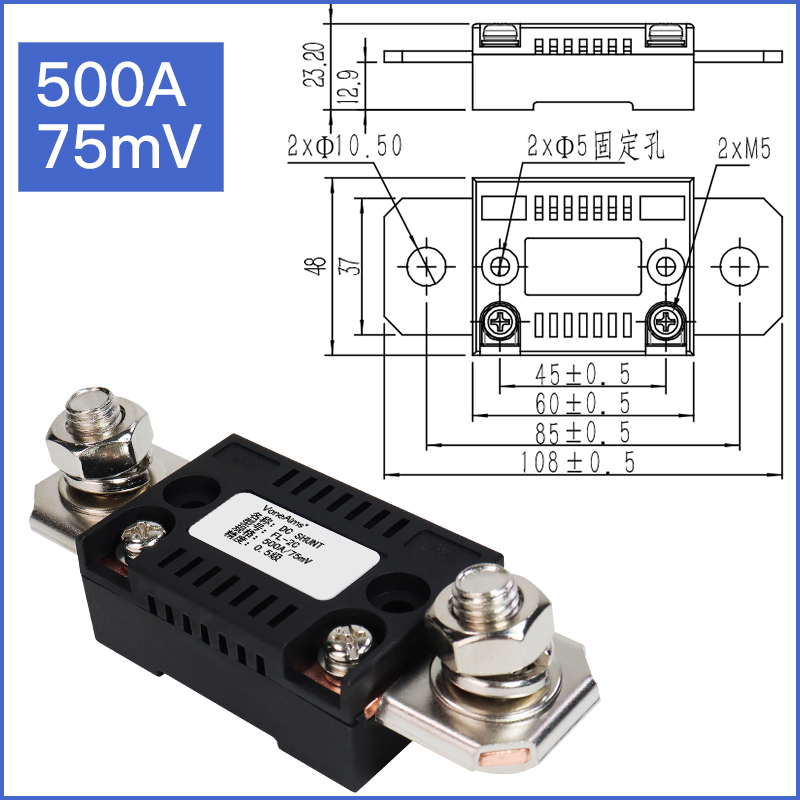

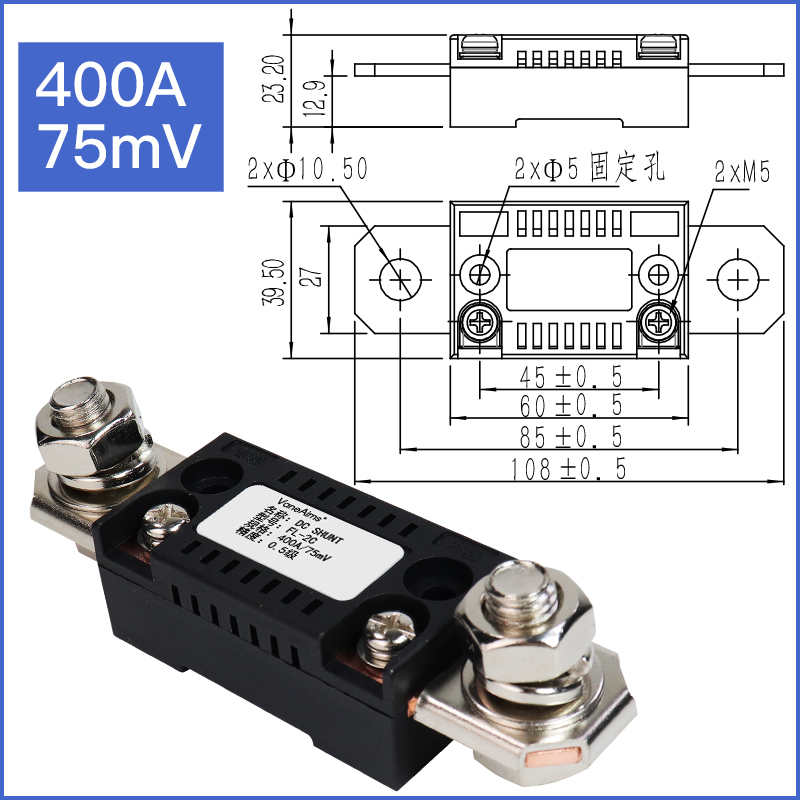

2. 专利 FL-2 分流器产品描述

• 是公司为满足市场需求设计的新型直流分流器，采用铜与锰铜合金的一体焊接 / 高频焊接工艺，搭配耐高温阻燃外壳。
• 核心特点：散热快、温漂系数低、精度等级高、安装简便、可长期连续工作、功耗低、温升小、抗振动冲击、成本低。
• 外壳可减少外部磁场干扰，保证测量精度与稳定性，可完全替代市场上 10A~750A 的分流器产品。

3. 应用范围与结构特点

• 是额定电压降 75mV 的 0.5 级定值分流器，适用于直流电路；需搭配 75mV 量程的磁电式毫伏表，以扩展仪器的电流测量范围。
• 适用于测量 10kA 以下的直流电流，与模拟显示仪器配合以扩展直流电流测量范围；可作为一次回路中电流采样的外置分流器 / 标准电阻，采样电压作为一次电流的模拟信号用于测量。

4. 接线图（WIRING DIAGRAM）

• 连接对象：直流电源（DC Power）、直流电流表（DC ammeter）、直流电力设备（DC power equipment），通过分流器（Shunt）实现电路连接。
